混凝土結構冷卻塔介紹及其組成各自特點

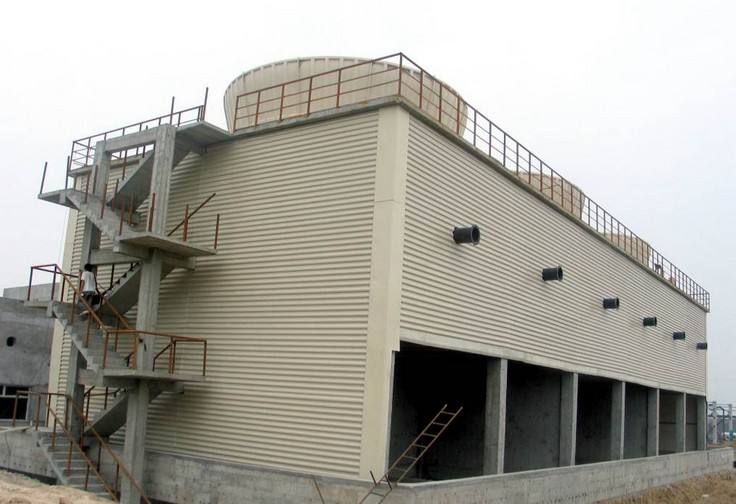

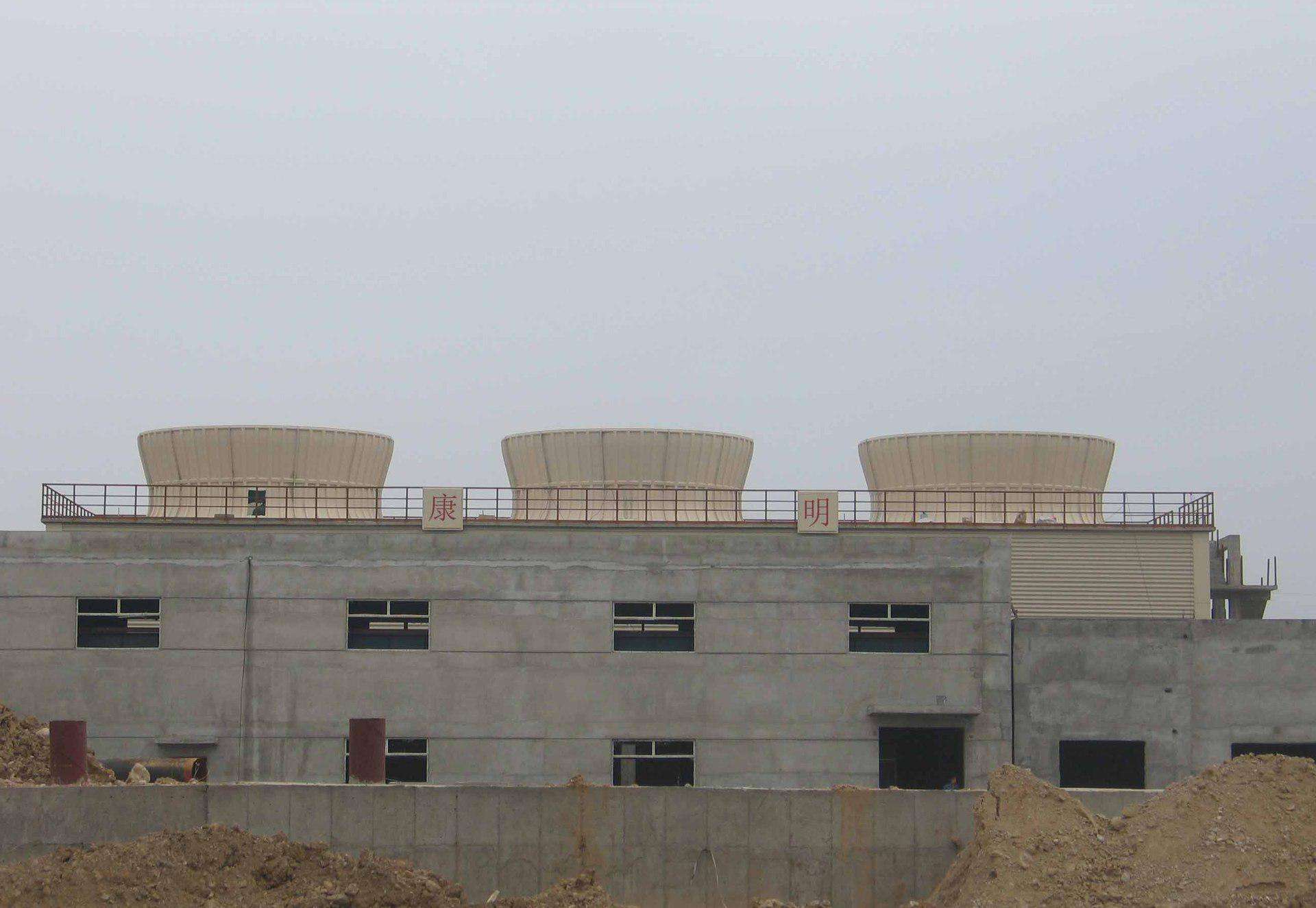

GFNS3係列節能型鋼筋混凝土框架逆流式玻璃鋼冷卻塔是由機械工業部第四設計研究院與清華大學聯合研製的，單格水量為800-4000mm/h,共九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外形美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用於於石油、化工、冶金、發電等企業大水量的循環係統中。

1、“節能型玻璃鋼冷卻塔”（專利號：95395994.1）,它采用了變扭矩變極電機,使之在保證熱力性能的前提下,全年耗電節能40--50%,居國內外領先水平。

2、“懸臂多跨連續梁鋼筋混凝土主柱架逆流式冷卻塔”（專利號：9552355.4），其特征是進風口的外側立柱向裏移1-2.5m,使氣流直接進入淋水填料中，減少了進風口橫梁處的渦流，並使塔的高度下降0.5-0.9m。配風均勻、冷效提高。在寒冷地區，不再會出現鋼筋混凝土梁、柱的凍融損壞現象。

3、“方形逆流式冷卻塔用斜梯形波填料”（專利號：9547967.2），其特征在於斜梯形波靠粘結頭形成填料塊，穩定性好、耐久。該梯形波高23mm，依靠安裝頭使片距為30mm。

1、塔體受力特點： 為鋼筋混凝土框架結構，由用戶負責建成。自振頻率為 12HZ，運行的最大振幅0.09MM。塔體內主要受力鋼件：配水管及檢修梯和護欄為碳鋼型材，其防腐問題是塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均先進行熱鍍鋅防腐，再刷環氧富鋅漆進一步防腐處理。在正常使用條件下，經防腐處理後的鋼構件使用壽命不低於20年。

2 、塔體結構： 本塔圍護件采用聚脂玻璃鋼材料，玻璃鋼產品的固化度大於 80，彎曲強度大於147Mpa，巴氏硬度大於35，結構層樹脂含量為50，冷卻塔的外表麵上直徑3-5mm的氣泡在1m2範圍內不超過3個，表麵氣泡最大直徑不大於5mm，原輔助材料采用189耐水、耐老化樹脂，表麵采用防老化，抗紫外線性能卓越的芬蘭進口彩脂。玻璃鋼製品表麵均勻，色澤均勻，長久使用不褪色和龜裂。經國家級權威機構檢測其各項理化性能指標均達到或超過國家標準GB7190—1997的規定，玻璃鋼構件保證使用受命20年

3、 風筒： 整塔采用玻璃鋼材質動能回收型風 ,該風筒充分利用了氣體流動均勻理論，結合工程實踐和實測數據而設計，內壁曲線采用橢圓曲線，與采用直線的自然擴散型風洞相比較，消除了氣流脫壁現象，避免形成渦流區，致使風筒中心負壓區麵積大幅縮小，出風口斷麵風速分布趨於均勻，經實際應用檢測，該風筒動能回收值大於30%。

風筒采用壓模工藝成型，外表麵為含穩定劑的光滑樹脂膠衣層，內表麵塗樹脂兩遍，將壓模處理保持較高光潔度以減少阻力。風筒采用 T型大端麵空腹加強筋，應力集中段和連接端埋有預埋件以保證風筒整體強度，該型號風筒正常使用壽命不低於20年。

4、風機：葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。

5、減速機：水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。

6、電機：有防爆和不防爆二種。800及1000型配雙速，1200型以上為三速，節能顯著，稱之為“節能型冷卻塔”。可以通過控製櫃人工或自動控製電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電雙速40%，三速為50%以上，它運轉管理靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可開中、低速。此時噪聲可下降3-6dB（A）以上。冬季結冰時風機可開低速反轉。因塔內氣溫高可以消冰。冬季開低速也使飄水降到急略不計的地步。周圍環境不致因結冰形成汙染。

7、填料： 本塔采用改性 PVC填料，該填料具有表麵大，熱力與阻力綜合性能好等特點。該填料具有親水增油性能好、散熱係數大、耐溫差變化等特點。在正常使用條件下，填料的使用壽命20年。其性能完全符合能源部NDGJ88—89“冷卻塔塑料淋水填料技術規定”和DJ/T742—2001《中華人民共和國電力部冷卻塔淋水填料標準》。

8、配水係統：為管式配水，采用多層流型噴頭進水壓力隻要求在進管中心標高處有1.5m自由水頭即可。

9、收水器：塔內在水管上用HC150-45偏峰型收水器，收水效果顯著。在高速運行時，飄水量小於0.01%，低速時更可怱略不計。

10、進水管：冷卻塔進水管見產品說明書上的圖例，按平焊鋼板法蘭（S311/32-30）Pg=1.0×10 6 Pa加工。標出其要求，基礎的鋼筋出頭應與鋼筋混凝土框架圖相匹配。水位應在-0.25～0.3mm。

11、水池：冷卻塔下的水池及基礎，與冷卻塔鋼結構件聯接的預埋件等由用戶負責。冷卻塔生產廠隻提供水池與塔的聯接基礎及荷載等。水位保護高度應在0.25～0.3m為好.

12、該塔的支撐結構為鋼-混結構，支撐結構由冷卻塔使用廠家負責製造施工，要求鋼-混框架施工精度準確。以便於圍護裝置玻璃鋼件、布水裝置及風筒件的安裝。冷卻塔支撐結構施工完成，應按圖紙及“混凝土結構工程施工及驗收規範”（GB50204）驗收，經驗收合格後，再進行冷卻塔的安裝。
